Komplettkonzept für Abwasser-Recycling

Abwasser zu neuem Prozesswasser aufbereiten

Zwischen einem und drei Liter pro Liter Bier oder Softdrink, zwei Liter pro einem Kilo PET – bei der Produktion fällt eine gewichtige Menge an Abwasser an. Genau aus diesem Grund suchen nicht nur Getränke- und Liquid-Food-Produzenten, sondern auch Recycler ständig nach Lösungen, um dieses Abwasser-Aufkommen zu senken. Krones entwickelte deshalb HydroCircle, ein Konzept, um Abwasser aus der Produktion zu neuem Prozesswasser aufzubereiten. Dabei werden alle Prozessschritte, die Abwasser in der Produktion verursachen, berücksichtigt.

Auf einen Blick

Recycling von Abwasser zu Prozesswasser
Bis zu 80 Prozent niedrigerer Wasserverbrauch in der Produktion
Geschlossenes Kreislaufkonzept mit Berücksichtigung der gesamten Prozesskette
Einsatz bewährter Anlagentechnik wie Krones Hydronomic sowie patentierter vollbiologischer Abwasser-Aufbereitungstechnologie
Sowohl für Getränke-und Liquid-Food-Produzenten als auch für Recycler

Broschüre Abwasser aufbereiten mit HydroCircle0.51 MB, .pdf

Variante 1: Geschlossenes Kreislaufkonzept zur Aufbereitung von Brauereiabwasser

Bei HydroCircle wird Abwasser aus der Produktion zu neuem Prozesswasser aufbereitet. Dabei werden alle Prozessschritte, die Abwasser in der Produktion verursachen, berücksichtigt.

Die im Abwasser enthaltenen biologischen Verunreinigungen müssen vor einer möglichen Wiederverwendung erst gereinigt werden. Hier bedient sich Krones einer patentierten Lösung, die eine hohe Prozessstabilität garantiert.Kern dieser Technologie ist ein einzigartiger Fallstrom-Reaktor, in dem das Abwasser über im Dach angebrachte Düsen eingesprüht wird und anschließend absinkt. Dabei wandert es durch anaerobe Biomasse, die sich in sogenannten Carriern, also Biofilm-Trägern, befinden. Das im oberen Teil des Reaktors produzierte, methanangereichte Biogas steigt sofort nach oben, Wasser sowie Schlamm hingegen sinken ab und verlassen auf getrenntem Wege am Boden den Reaktor. Dank dieser Fallstrom-Technologie lässt sich der chemische Sauerstoffbedarf (CSB) binnen kurzer Zeit um bis zu 90 Prozent anaerob abbauen.

Die Carrier zeichnen sich durch eine besonders offene Struktur aus, wodurch ein Verblocken verhindert wird und sich hohe Stoffumsatzraten erzielen lassen.

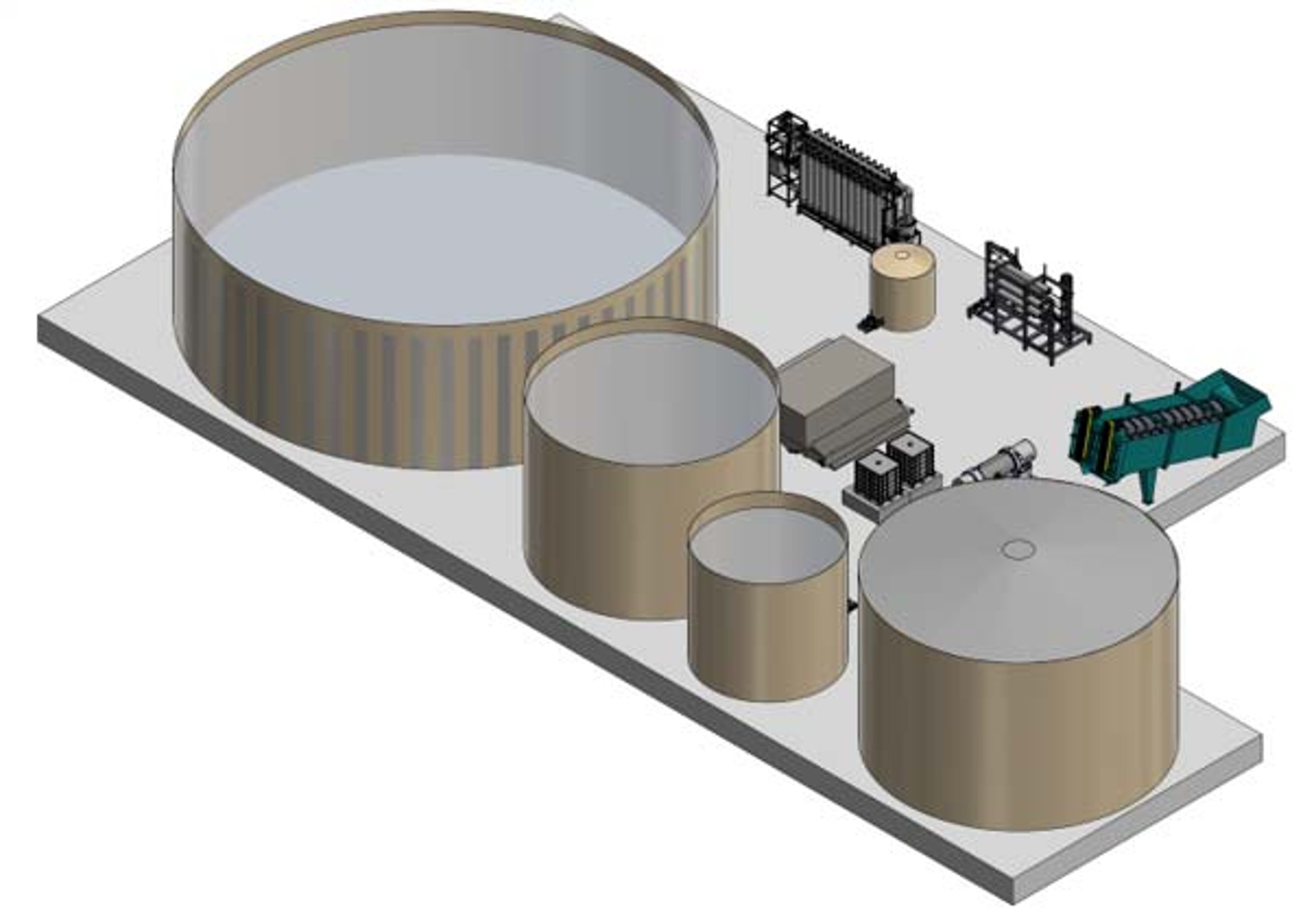

Variante 2: Geschlossenes Kreislaufkonzept zur Aufbereitung von Abwasser aus Recycling-Anlagen

Vom Abwasser zum Prozesswasser im Kunststoff-Recycling

Aufbereitungsstufe 1

Abwasser aus dem Recycling-Prozess enthält u. a. suspendierte Feststoffe. Diese werden mit Hilfe der Luftflotation (Dissolved Air Flotation, DAF) entfernt. Dazu werden die im Abwasser enthaltenen Schwebstoffe unter Zufuhr von Luft durch anhaftende Gasblasen an die Wasseroberfläche transportiert. Mit einer entsprechenden Räumeinrichtung werden sie anschließend von der Wasseroberfläche entfernt.Die von der Wasseroberfläche entfernten Feststoffe werden in einen Schlammrückhaltebehälter geleitet. Von dort gelangt der Schlamm zur Entwässerung in eine Dekanterzentrifuge. Das Abwasser aus dieser Zentrifuge wird wieder in die DAF-Einheit gespeist, der entwässerte Schlamm wird gesammelt und entsorgt.

Aufbereitungsstufe 2

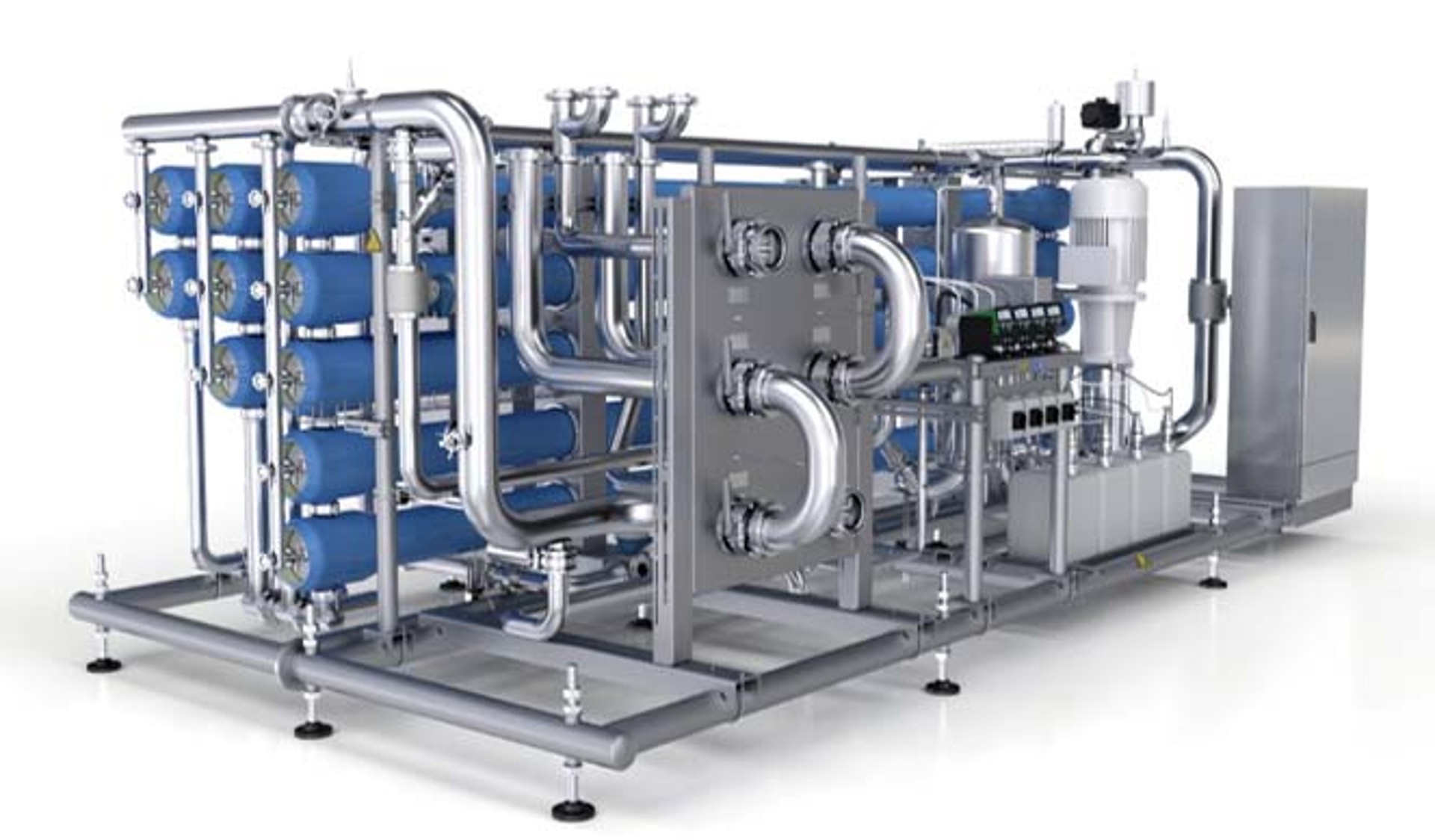

Um Frischwasserqualität zu erreichen, ist eine zweite Aufbereitungsstufe erforderlich. Verunreinigungen, wie zum Beispiel Schwermetalle, Mikroplastik oder organische Verbindungen, werden mittels des Membran-Bioreaktors aus der flüssigen Phase entfernt. Optional kann im Anschluss an den Membran-Bioreaktor eine Umkehrosmose erfolgen, beispielsweise mit Hilfe der Hydronomic RO.

Einsatzmöglichkeiten der Abwasser-Aufbereitung im Kunststoff-Recycling

Im Kunststoff-Recycling lässt sich das Prozesswasser an verschiedenen Stellen erneut einsetzen:

Mühlenwasser
Waschwasser in der Wasserkaskade

Durch Einsatz der HydroCircle Technologie lassen sich …

große Mengen an Frischwasser im Kunststoff-Recycling einsparen.
große Teile an Mikroplastik im Wasser entfernen.

Somit ist nur eine minimale Einleitung in die kommunalen Abwassersysteme erforderlich. Der entwässerte Schlamm gelangt in eine Klärschlamm-Verbrennungsanlage.

Die HydroCircle Technologie ist ein sehr robustes und wartungsarmes System mit niedrigen Betriebskosten und einem weltweiten Service- und Schulungssupport.

Ihre Vorteile

Neu installieren oder nachrüsten

Das System lässt sich nicht nur in neue Fabriken integrieren, sondern auch in bereits bestehenden Werken nachrüsten.

Deutliche Wassereinsparung

Dank HydroCircle wird für die Produktion bis zu 80 Prozent weniger Wasser benötigt – was sich natürlich spürbar sowohl auf die Wasserkosten als auch die Umweltbilanz des Unternehmens auswirkt.

Bewährte Technik

Krones setzt bei seinem Konzept auf bewährte Technik: So kommt das System zur Abwasser-Aufbereitung von einem erfahrenen Partner. Die Hydronomic zur Aufbereitung des Wassers steuert Krones selbst bei.

Hoher Hygienestandard (gilt nur für das Kreislaufkonzept zur Aufbereitung von Brauereiabwasser)

Die Hydronomic Anlagen sind komplett in Edelstahl ausgeführt. Dadurch lassen sie sich mit Heißwasser vollständig sanitisieren.

Die ganze Fabrik im Blick

Das Konzept berücksichtigt alle Prozessschritte, die Abwasser in der Produktion verursachen. Somit lässt sich das Abwasser-Aufkommen über die gesamte Produktion hinweg deutlich reduzieren.
